◆そよ風くんV2

■特長

動力源は自然に流れる風。CO2を排出しないクリーンなエネルギーです。24時間稼動できるため、設置場所が発電所になります。

独自設計により開発した、ジャイロミル形風車を採用。頻繁な風向きの変化にスムーズに対応できます。その上、風速1m/秒のそよ風で回転を開始します。

発電機など全て内蔵した美しいフォルム。ラグビーボールのような洗練されたフォルムが「そよ風くん(V-II)」の特長です。ローターケーシングの内部には発電機を内蔵、ケーブル類もすべてポール内部に配線するなど、デザイン重視の設計。さまざまな設置環境にも調和するでしょう。

風車部・発電装置・インバータなど、そのほとんどのユニットを自社開発。ソーラーパネルの採用によるハイブリット(風力+太陽光)発電、ほとんどの電化製品が使える AC100V正弦波出力など、このクラス最高のスペックを誇ります。また、独自設計による垂直翼の採用により、自然の風とほぼ同等の騒音レベルを実現。一般的に小形風力発電装置で問題となっている騒音の心配も一切ありません。 さらにオプションで系統連系が可能です。

設置スペースさえ確保できれば、電力を使用する場所のすぐ近くでの発電が可能です。送電設備が要らないため、農地や山間・海岸など、送電設備が整っていない場所での利用も可能となります。

■仕様

型 式 WK18-20 WK32-20
◇風車、発電機
定格出力 1070W 1840W
最大出力 1320W 2260W
型式 垂直軸直線翼
ブレード数
風車直径 1.8m 3.2m
翼高さ 2.0m 2.0m
定格風速 13m/秒
カットイン風速(注1) 2m/秒
最大風速
(カットアウト風速)(注2)
14m/秒
耐風速 60m/秒(最大瞬時)
出力 AC100V(正弦波)
発電機種類 永久磁石界磁式三相交流
(ブラシレス)
インバータ出力 600VA(正弦波)
クラッチ スプリング式
ブレーキ 電気、ドラム(自動+手動)
◇太陽電池パネル
種類 結晶シリコン
定格出力 120W×2
電圧 DC48V
◇蓄電池
種類 密閉型鉛蓄電池 開放型鉛蓄電池
容量 50Ah/5Hr 100Ah/5Hr
電圧 DC48V
収納場所 コントロールボックス
◇外観
支柱 5.8m(風車高さ)ポール1軸(注3)
太陽電池パネル 支柱に取り付け
コントロールボックス ベースプレートに取付
手動ブレーキレバー コントロールボックス内部に装着
手動ブレーキワイヤ ポール内部に装着
配線 ポール内部
塗装 標準
風力+ソーラー最大出力
風速14m/秒 定格時 1560W 2500W
(注1)発電できる最低風速です。
(注2)発電できる最大風速です。
(注3)屋上用として4mをご用意しております。
屋上用は別置となります。
※風洞実験によるものです。発電量は風況によって変化します。

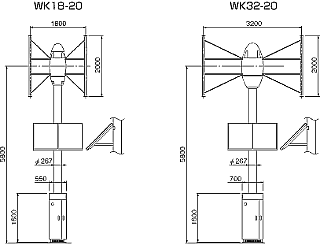

■外形寸法

太陽光パネルは南向き、
コントローラは北向きにセット(標準)

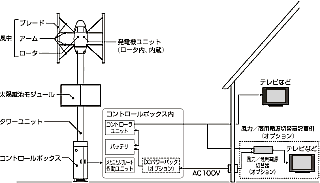

■構造図

構造図

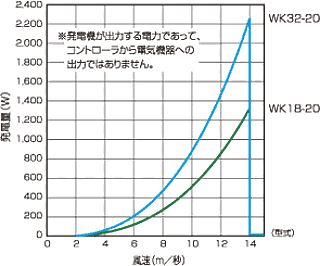

■発電量

発電量
